任务二搭建歌曲列表项与播放栏

任务一已经划分出歌曲列表区和底部控制区，本任务为两个区域完成静态布局：设计列表中的列表项，以及底部的播放栏。列表项就是歌曲列表中的一行，本任务里也简称”条目”。

一、任务目标

任务完成后，页面将具备以下静态控件：

列表项能够展示歌曲名称、歌手和操作图标。
播放控制区能够展示封面、歌曲名称、时间、进度条和三个控制按钮。
所有控件完成尺寸和约束配置，但暂不加载数据或响应点击。

二、设计列表项布局

1. 建立条目布局骨架

在 app/src/main/res/layout 目录中创建 recycler_view_item.xml，先使用 ConstraintLayout 建立条目容器。

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="wrap_content"
    android:paddingHorizontal="16dp"
    android:paddingVertical="8dp">

</androidx.constraintlayout.widget.ConstraintLayout>

条目宽度占满列表，垂直内边距用于分隔相邻歌曲。

2. 添加歌曲名称和歌手

在 ConstraintLayout 中加入两个 TextView。

<androidx.constraintlayout.widget.ConstraintLayout
    ...>

    <TextView
        android:id="@+id/tv_song"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:maxLength="24"
        android:textSize="18sp"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        tools:text="唯一" />

    <TextView
        android:id="@+id/tv_singer"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginTop="4dp"
        android:maxLength="24"
        android:textSize="14sp"
        app:layout_constraintStart_toStartOf="@id/tv_song"
        app:layout_constraintTop_toBottomOf="@id/tv_song"
        tools:text="邓紫棋" />

</androidx.constraintlayout.widget.ConstraintLayout>

tools:text 只用于 Android Studio 布局预览，运行时的文字由歌曲数据提供。maxLength="24" 将每行文字限制为最多 24 个字符。完成布局后，还需检查长歌名和歌手名称是否与右侧图标重叠。

3. 添加歌曲操作图标

继续在 ConstraintLayout 中加入 MV 图标和播放图标。

<androidx.constraintlayout.widget.ConstraintLayout
    ...>

    <!-- ... 省略已经完成的歌曲名称和歌手。 -->

    <ImageView
        android:id="@+id/img_play"
        android:layout_width="25dp"
        android:layout_height="25dp"
        android:background="@drawable/ic_start"
        android:contentDescription="播放歌曲"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

    <ImageView
        android:id="@+id/img_mv"
        android:layout_width="25dp"
        android:layout_height="25dp"
        android:layout_marginEnd="16dp"
        android:background="@drawable/ic_mv"
        android:contentDescription="查看 MV"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toStartOf="@id/img_play"
        app:layout_constraintTop_toTopOf="parent" />

</androidx.constraintlayout.widget.ConstraintLayout>

两个图标靠右排列。img_mv 用于进入 MV 页面，img_play 只用来提示该歌曲可以播放，不需要单独设置点击事件。任务四会把播放的点击监听器加在整行条目上，点到播放图标所在位置同样会播放这首歌曲。

列表项的三个子步骤都完成后，点击预览面板顶部的预览按钮切换到预览视图，即可查看整体布局效果，如下图所示。

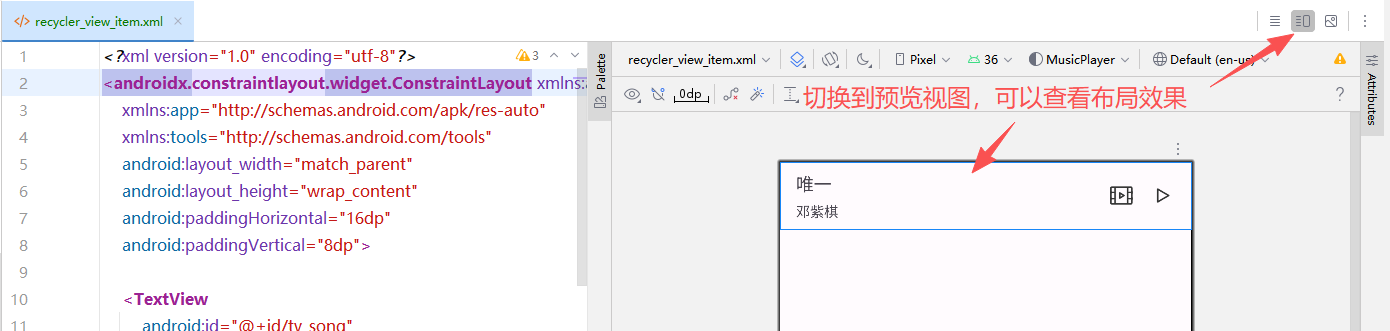

Android Studio 中 recycler_view_item.xml 的预览视图，显示歌曲名称、歌手两行文字和右侧的 MV、播放图标 — 列表项布局完成后的预览效果

三、完善底部播放控制布局

1. 替换根布局

打开 app/src/main/res/layout/fragment_player.xml，将原来的 FrameLayout 替换为 ConstraintLayout。

<FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="72dp"
    android:background="#F6F0FB" />

<androidx.constraintlayout.widget.ConstraintLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="wrap_content"
    android:background="#F6F0FB"
    android:paddingHorizontal="16dp"
    android:paddingVertical="8dp">
</androidx.constraintlayout.widget.ConstraintLayout>

ConstraintLayout 便于按相互位置排列封面、进度条和按钮，同时减少嵌套层级。

2. 添加封面和歌曲名称

在根布局中加入默认封面和歌曲名称。

<androidx.constraintlayout.widget.ConstraintLayout
    ...>

    <ImageView
        android:id="@+id/img_pic"
        android:layout_width="64dp"
        android:layout_height="64dp"
        android:src="@drawable/ic_launcher_foreground"
        android:contentDescription="专辑封面"
        android:scaleType="centerCrop"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

    <TextView
        android:id="@+id/tv_song_title"
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:gravity="center"
        android:text="--"
        android:textColor="@android:color/black"
        android:textSize="18sp"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toEndOf="@id/img_pic"
        app:layout_constraintTop_toTopOf="parent" />

</androidx.constraintlayout.widget.ConstraintLayout>

当前还没有歌曲数据，因此使用“—”作为歌曲名称占位文字。歌曲名称此刻只约束了顶部和左右两侧，底部约束要等下一步的进度条出现后再补。

3. 添加播放进度区

第一步，在歌曲名称下方加入 SeekBar，先让它从封面右侧横跨到容器右缘。

<androidx.constraintlayout.widget.ConstraintLayout
    ...>

    <!-- ... 省略已经完成的封面和歌曲名称。 -->

    <SeekBar
        android:id="@+id/progress_bar"
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:layout_marginHorizontal="6dp"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toEndOf="@id/img_pic"
        app:layout_constraintTop_toBottomOf="@id/tv_song_title" />

</androidx.constraintlayout.widget.ConstraintLayout>

第二步，在进度条左侧加入当前时间、右侧加入总时长，两者都与进度条上下对齐。

<androidx.constraintlayout.widget.ConstraintLayout
    ...>

    <!-- ... 省略已经完成的封面、歌曲名称和进度条。 -->

    <TextView
        android:id="@+id/tv_bg_time"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginStart="12dp"
        android:text="00:00"
        android:textSize="12sp"
        app:layout_constraintBottom_toBottomOf="@id/progress_bar"
        app:layout_constraintStart_toEndOf="@id/img_pic"
        app:layout_constraintTop_toTopOf="@id/progress_bar" />

    <TextView
        android:id="@+id/tv_end_time"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="00:00"
        android:textSize="12sp"
        app:layout_constraintBottom_toBottomOf="@id/progress_bar"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintTop_toTopOf="@id/progress_bar" />

</androidx.constraintlayout.widget.ConstraintLayout>

第三步，回补两处约束：进度条的左右两端改贴两个时间文本，同时为 tv_song_title 添加底部约束。

<androidx.constraintlayout.widget.ConstraintLayout
    ...>

    <TextView
        android:id="@+id/tv_song_title"
        ...
        app:layout_constraintBottom_toTopOf="@id/progress_bar"
        />

    <!-- ... 省略已经完成的封面和时间文本。 -->

    <SeekBar
        android:id="@+id/progress_bar"
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:layout_marginHorizontal="6dp"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintEnd_toStartOf="@id/tv_end_time"
        app:layout_constraintStart_toEndOf="@id/img_pic"
        app:layout_constraintStart_toEndOf="@id/tv_bg_time"
        app:layout_constraintTop_toBottomOf="@id/tv_song_title" />

</androidx.constraintlayout.widget.ConstraintLayout>

两个时间控件分别位于进度条左右两侧，初始状态都显示“00:00”。

4. 添加播放控制按钮

第一步，在进度条下方加入”上一首”按钮，左侧贴住封面。

<androidx.constraintlayout.widget.ConstraintLayout
    ...>

    <!-- ... 省略已经完成的封面、歌曲名称和进度区。 -->

    <ImageButton
        android:id="@+id/btn_pre"
        android:layout_width="36dp"
        android:layout_height="36dp"
        android:background="@drawable/ic_last"
        android:contentDescription="上一首"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintStart_toEndOf="@id/img_pic"
        app:layout_constraintTop_toBottomOf="@id/progress_bar" />

</androidx.constraintlayout.widget.ConstraintLayout>

第二步，在”上一首”右侧加入”播放”按钮，并把”上一首”的右侧改为贴住”播放”，同时为这条横向链设置 packed 样式。

<androidx.constraintlayout.widget.ConstraintLayout
    ...>

    <ImageButton
        android:id="@+id/btn_pre"
        ...
        app:layout_constraintEnd_toStartOf="@id/btn_play"
        app:layout_constraintHorizontal_chainStyle="packed"
        />

    <ImageButton
        android:id="@+id/btn_play"
        android:layout_width="36dp"
        android:layout_height="36dp"
        android:background="@drawable/ic_start"
        android:contentDescription="播放或暂停"
        app:layout_constraintBottom_toBottomOf="@id/btn_pre"
        app:layout_constraintStart_toEndOf="@id/btn_pre"
        app:layout_constraintTop_toTopOf="@id/btn_pre" />

</androidx.constraintlayout.widget.ConstraintLayout>

第三步，在”播放”右侧加入”下一首”按钮，右端贴住容器边缘，并把”播放”的右侧改为贴住”下一首”。

<androidx.constraintlayout.widget.ConstraintLayout
    ...>

    <!-- ... 省略已经完成的"上一首"按钮。 -->

    <ImageButton
        android:id="@+id/btn_play"
       ...
        app:layout_constraintEnd_toStartOf="@id/btn_next"
        />

    <ImageButton
        android:id="@+id/btn_next"
        android:layout_width="36dp"
        android:layout_height="36dp"
        android:background="@drawable/ic_next"
        android:contentDescription="下一首"
        app:layout_constraintBottom_toBottomOf="@id/btn_play"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toEndOf="@id/btn_play"
        app:layout_constraintTop_toTopOf="@id/btn_play" />

</androidx.constraintlayout.widget.ConstraintLayout>

三个按钮通过水平链居中排列。此时只显示图标，不处理点击事件。布局预览效果如下图所示：

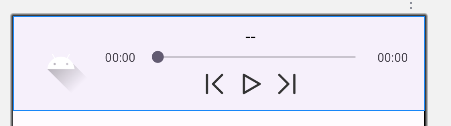

fragment_player.xml 布局预览，显示封面、歌曲名称占位符、时间与进度条以及三个控制按钮 — 底部播放控制布局完成后的预览效果

四、运行验证

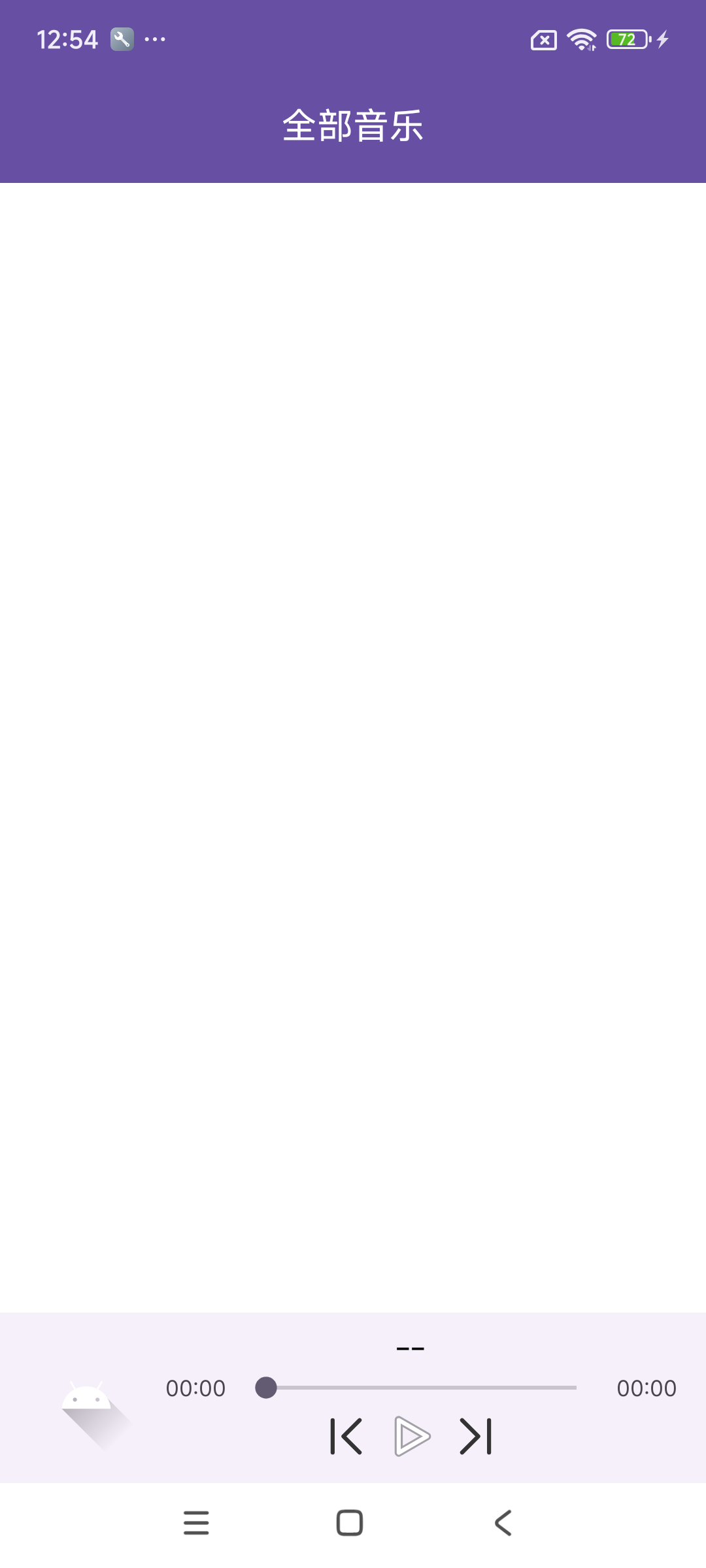

运行应用后，底部控制区显示默认封面、歌曲占位文字“—”、起止时间“00:00”、进度条和三个控制按钮。

任务小结

列表项和底部播放控制区已经具备完整的静态结构。文字、图标和进度控件目前只承担显示作用，下一任务将建立歌曲数据模型，为这些界面提供统一的数据来源。
